[장비 설명]

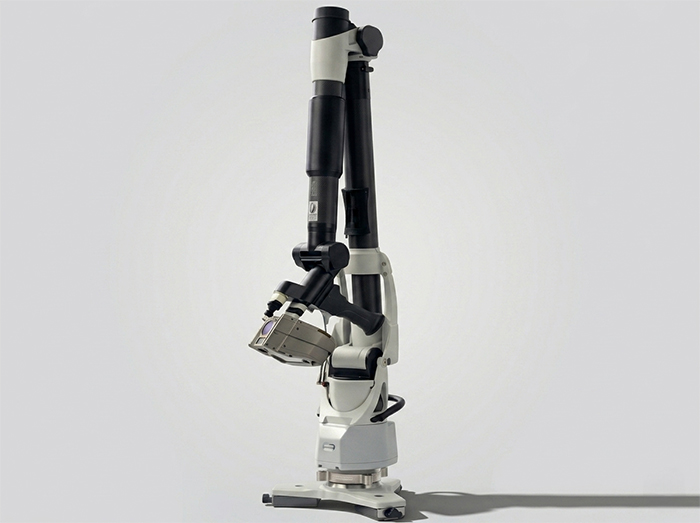

1) Arm Part - 3차원 다관절 측정장비로 접촉식 프로브를 이용해 제품의 형상을 측정하여 사용자가 제품의 문제점을 파악하고 검사진행 가능. - 측정 장비의 정밀도는 반복정밀도 기준 0.042mm 공간정밀도 0.058mm - 측정 장비의 무게는 8.8kg - 측정 장비의 프로브 교체 시 교정이 필요없음 - 측정 장비는 0도 ~ 50도의 외부온도 내에서 정밀도에 영향이 없음 - 측정 장비는 B.89.2.44 및 VDI/VDE 인증 - 측정 장비는 국내에서 검/교정 및 수리가 가능 2) Perceptron Laser Scanner Part - 측정 장비의 정밀도는 0.024mm 이하 - 측정 장비의 스캔폭은 Max 130mm 이상 - 측정 장비의 초당 포인트 수는 450000포인트 이상 - 측정 장비의 라인 당 포인트 수는 7600이상 - 측정 장비의 Stand-off 길이는 95mm 이상
[구성 및 성능]
- Cimcore Arm : Cimcore Arm, USB Cable, Magnetic Base, Power Supply, 15mm Probe, Dust Cover, 6mm Probe, Transport Case, 3mm Probe, Certified Sphere, 6mm Long Probe, Certified Checking Bar 각 1EA - Perceptron Laser Scanner : V5 Scanner Sensor, Sphere, V5 Sensor Controller, Scanworks S/W, Cable, Screw Driver, Power Supply, Transport Case 각 1EA - Polyworks Software 1Copy 및 3차원 측정기 전용 소프트웨어 구동용 Laptop PC 1EA - Portable Stand & Probe Option 각 1EA |
